磁滯制動器

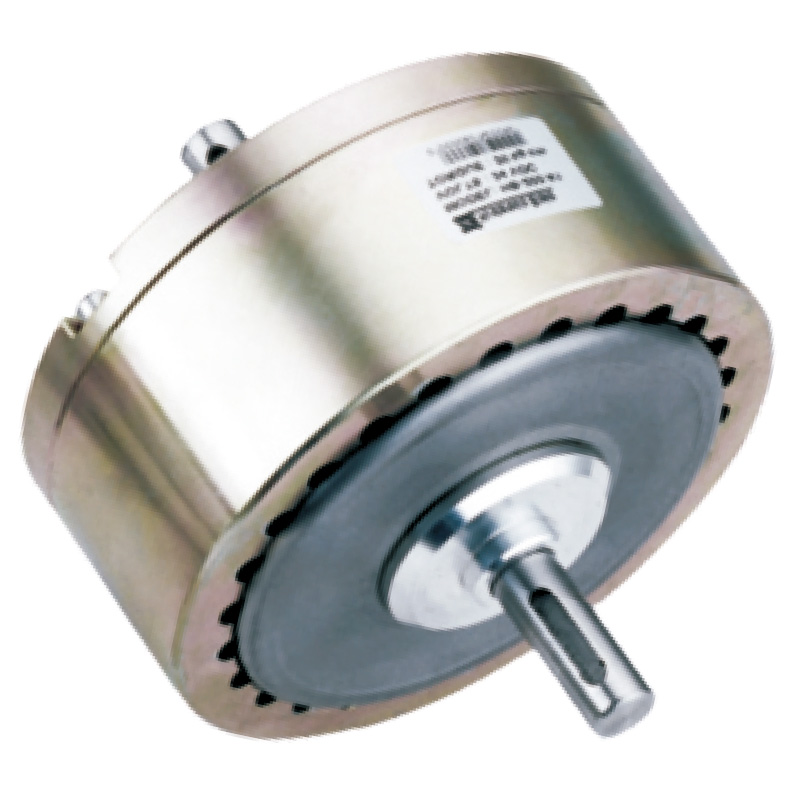

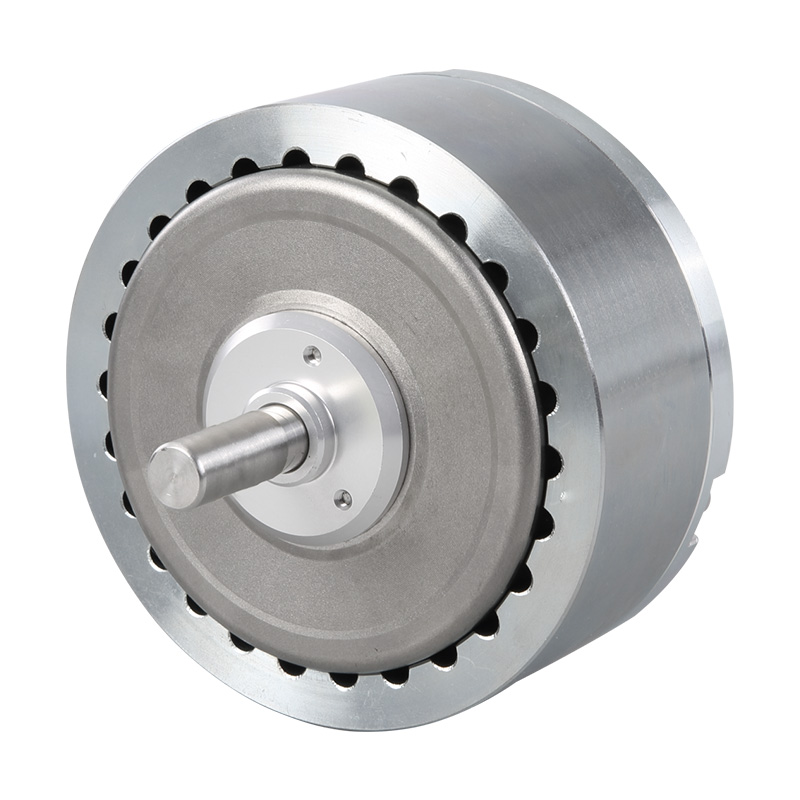

產品名稱：HB系列標準型磁滯制動器

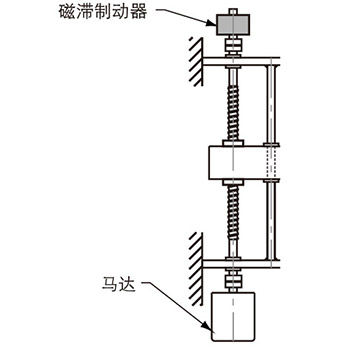

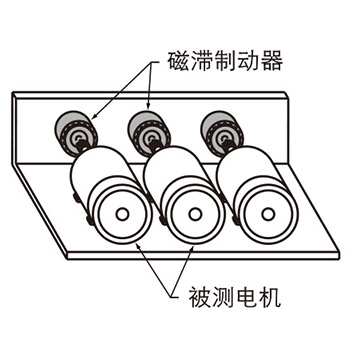

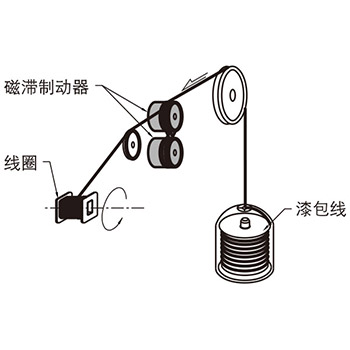

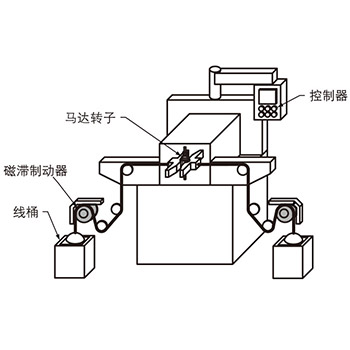

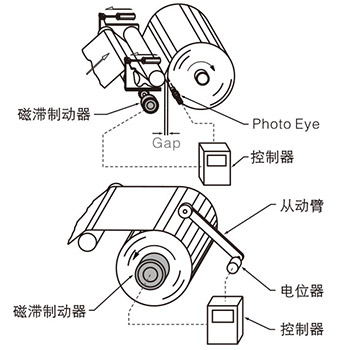

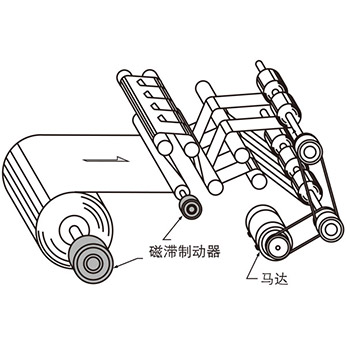

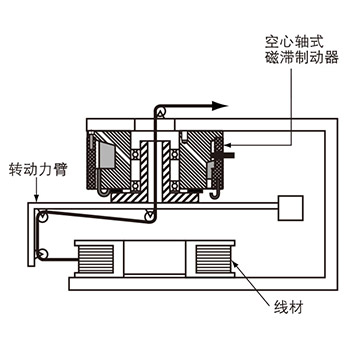

HB系列標準型磁滯制動器分為單出軸與雙出軸三種款式，廣泛應用于電機﹑驅動器﹑小型內燃機﹑齒輪箱和其他旋轉裝置的壽命試驗和模擬負載，以及為高速自動繞線機提供精確的張力控制，并應用于電線電纜、繩索、紙箔等原料加工過程中提供無摩擦的張力控制，在健身器材中實現精確負載控制和可控重復性，反向轉動時亦可保持穩定負載。

產品詳情

　　HB系列標準型磁滯制動器規格參數表：

型號	額定扭矩	額定電流	電壓	線圈電阻（于25℃±10%）	重量	額定滑差功率		慣性矩	峰值轉速
	額定扭矩	額定電流	電壓	線圈電阻（于25℃±10%）	重量	5分鐘	持續	慣性矩	峰值轉速
	kg·cm	mA	VDC	Ω	kg	watts	watts	kg·cm²	rpm
HB-300	0.03	135	24	180	0.12	8	2	3.3×10¯?	20000
HB-201	0.2	192	24	125	0.15	25	6	1.5×10¯³	20000
HB-301	0.3	208	24	115	0.21	30	8	6.8×10¯³	20000
HB-501	0.5	208	24	115	0.21	30	8	6.8×10¯³	20000
HB-801	0.7	200	24	112	0.26	40	10	1.2×10¯²	20000
HB-102	1	200	24	120	0.39	55	15	4.6×10¯²	20000
HB-202	2	203	24	118	0.51	75	20	6.8×10¯²	15000
HB-302	3	390	24	62	0.9	120	35	1.8×10¯¹	15000
HB-502	5	390	24	62	0.9	120	35	1.8×10¯¹	15000
HB-103	10	250	24	96	1.8	320	80	1.1×10⁰	15000
HB-203	20	315	24	76	3.5	460	115	3.2×10⁰	10000
HB-303	30	750	24	32	5.2	680	165	6.8×10⁰	10000
HB-503	50	750	24	32	9.6	1000	200	1.3×10	10000
HB-603	60	1500	24	16	11	1400	225	1.4×10	10000
HB-114	110	1200	24	20	20.2	1200	350	5.6×10	10000
HB-124	120	1500	24	20	21.8	1200	350	6.2×10	10000

　　注意事項：

•所有規格均可選擇雙出軸或單出軸；
•大多數規格額定電壓可訂制為非標電壓；
•額定滑差功率系指特定線圈及軸承溫度在900C時所量到的最大值。工作時之實際值，由于受到固定方式、通風狀況、環境溫度等條件的影響，可能會有土50%左右的變化。

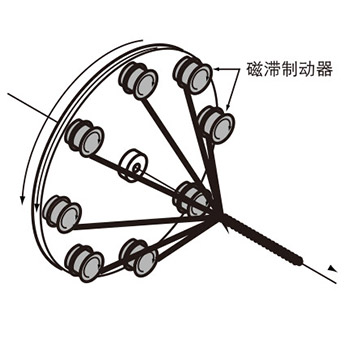

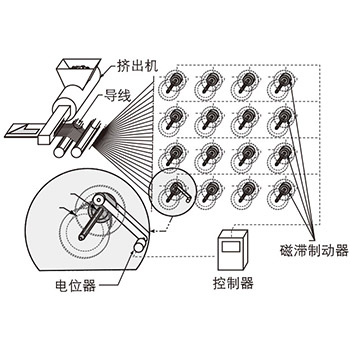

在多個電流特定點其扭矩都是相同的，僅使用一套控制系統即可實現多軸張力控制，其精度高于標準型磁滯制動器。主要用于多卷紗線、玻纖放卷裝置及電纜、繩索等加工機械。

Hb系列尺寸結構

型號	φA	φB	φC	D	E	F	G	H	I	J	K	φL	M	N
HB-300	35	2	6	0.4	—	20	50	13	23.5	13	3-M3?5	20	-	.
HB-201	35	3	8	0.5	—	22	50	10.7	25.8	13	3-M3?5	20	8	0.3
HB-301	42	4	11	0.5	—	23	58	14	28.5	15	3-M3?5	26	10	0.4
HB-501	42	4	11	0.5	—	23	58	14	28.5	15	3-M3?5	26	10	0.4
HB-801	46	5	13	0.6	1.5	23.2	60	14	28.5	15.4	3-M3?6	26	10	0.4
HB-102	53	5/6	14/15	0.8	2	26	75	21	31.3	20	3-M3?6	30	12	0.5
HB-202	58	6	15	0.8	2	27	75	20	32	20	3-M4?6	30	12	0.5
HB-302	69	8	22	1	2.5	35	95	25.5	41	25	3-M4?8	40	15	0.8
HB-502	69	8	22	1	2.5	35	95	25.5	41	25	3-M4?8	40	15	0.8
HB-103	91	10	22	1	2	40	110	27	51	29	3-M4?10	38	18	1

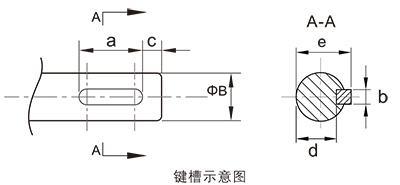

HB-203	115	12	28	1	4	51	132	31.4	64.5	31	3-M5?10	70	鍵槽（見下表） keyway
HB-303	138	15	32	1.2	3.5	53	152	39.4	68.5	39.5	6-M5?10	80
HB-503	157	17	35	1.2	4.2	72.3	176	39	93.8	38	6-M6?10	90
HB-114	210	25	55	1.3	5	90	192	41	105	41	4-M8?13	106
HB-124	226	25	52	1.3	6	76.5	213	48	108.9	49	6-M6?12	100
